Induktionsvärmeströmförsörjning är kärnkomponenterna i induktionsvärmesystem, ansvariga för att generera den högfrekventa elektriska energin som krävs för att värma arbetsstycket genom elektromagnetisk induktion. Dessa nätaggregat består av flera nyckelkomponenter, som var och en bidrar till systemets funktionalitet, prestanda och effektivitet. Nedan är en översikt över huvudkomponenterna i en induktionsvärmeströmförsörjning:
1. Strömingång och likriktningskrets:
Det första steget i en induktionsvärmeströmförsörjning är omvandlingen av AC-ingången (vanligtvis 50/60Hz från elnätet) till likström. Detta görs genom en likriktarkrets som använder komponenter som dioder eller likriktare. Likriktaren omvandlar växelströmmen (AC) till likström (DC), vilket är nödvändigt för den efterföljande högfrekvensomkopplingsprocessen.
2. Inverter Steg:
När den ingående strömmen har likriktats till DC, matas den sedan in i växelriktarsektionen. Växelriktaren ansvarar för att omvandla likström till högfrekvent växelström, vanligtvis mellan 1kHz och 100kHz, vilket är lämpligt för induktionsvärme. Denna process utförs med hjälp av bipolära transistorer med isolerad grind (IGBT) eller metalloxid-halvledarfälteffekttransistorer (MOSFETs), som fungerar som omkopplare för att pulsera likspänningen vid den erforderliga frekvensen.
3. Matchande nätverk:
För att säkerställa effektiv kraftöverföring från växelriktaren till induktionsspolen inkluderar strömförsörjningen vanligtvis ett matchande nätverk. Detta nätverk består av en uppsättning kondensatorer, induktorer och ibland transformatorer för att matcha impedansen mellan växelriktarens utgång och induktionsspolen. Korrekt matchning säkerställer maximal effekteffektivitet och minimerar förlusterna.

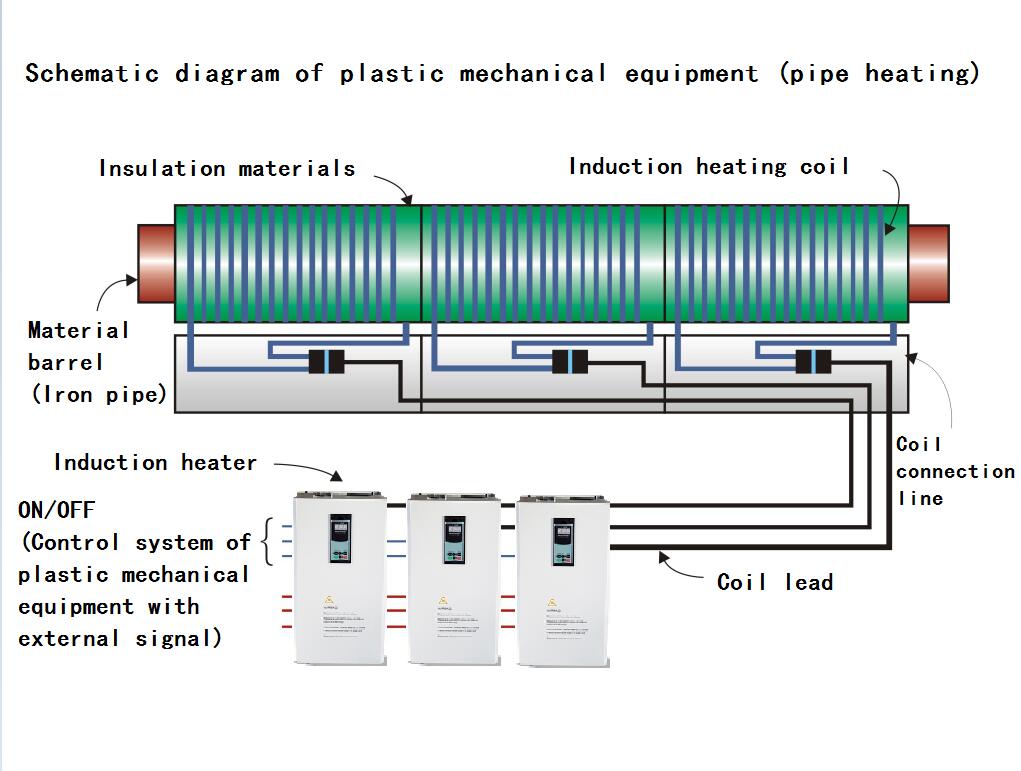

4. Induktionsspole:
Induktionsspolen, ofta en kopparspole, placeras nära arbetsstycket och strömförsörjs av den högfrekventa växelströmsutgången från växelriktaren. Denna spole genererar ett snabbt föränderligt magnetfält som inducerar virvelströmmar i arbetsstyckets ledande material, vilket gör att det värms upp. Spolens design, storlek och antal varv är avgörande för att uppnå önskad värmeeffekt.
5. Kylsystem:
Induktionsvärmeströmförsörjning genererar betydande värme under drift, särskilt vid höga effektnivåer. För att förhindra överhettning av komponenterna är ett kylsystem nödvändigt. Detta kan inkludera luftkylning eller vattenkylningssystem som används för att avleda värmen som genereras av komponenter som växelriktare, kondensatorer och spolar. Vattenkylda värmeväxlare eller fläktar används vanligtvis för effektiv värmeavledning.
6. Kontroll- och återkopplingssystem:
Styrsystemet är hjärnan i induktionsvärmeströmförsörjningen. Den hanterar växelriktarens drift, justerar uteffekten och säkerställer att systemet fungerar inom säkra parametrar. Mikrokontroller eller digitala signalprocessorer (DSP) används vanligtvis för att övervaka och justera frekvens, effekt och temperatur. Återkopplingssystemet kan innefatta sensorer som strömsensorer, spänningssensorer och temperatursensorer för att kontinuerligt övervaka systemets prestanda.
7. Skyddskretsar:
För att skydda strömförsörjningen och arbetsstycket används olika skyddskretsar. Dessa inkluderar överströmsskydd, överspänningsskydd, kortslutningsskydd och termiskt skydd. Skyddskretsen säkerställer att systemet fungerar säkert och förhindrar skador på komponenterna på grund av elektriska fel eller överhettning.
8. Användargränssnitt:
Användargränssnittet tillåter operatören att interagera med induktionsvärmesystemet. Detta kan inkludera en digital display, pekskärm eller knappar för att styra inställningar som frekvens, uteffekt, uppvärmningstid och temperatur.
Slutsats
Sammanfattningsvis består en induktionsvärmeströmförsörjning av flera nyckelkomponenter:
1. Strömingång och likriktarkrets för att konvertera AC till DC.
2. Inverter för att konvertera DC till högfrekvent AC.
3. Matchande nätverk för effektiv kraftöverföring till induktionsspolen.
4. Induktionsspole för att generera magnetfältet för uppvärmning av arbetsstycket.
5.Kylsystem för att förhindra överhettning av komponenter.
6. Kontroll- och återkopplingssystem för justering och övervakning av drift.
7. Skyddskretsar för att skydda mot fel.
8.Användargränssnitt för systemkontroll och inställningar.
Vart och ett av dessa element samverkar för att ge effektiv och exakt induktionsuppvärmning för ett brett spektrum av industriella tillämpningar.
